Mengukur Isc dan Voc: Kunci Evaluasi Kualitas Modul Surya

Dalam dunia energi surya, memahami performa modul fotovoltaik (PV) bukan sekadar membaca label spesifikasi. Pengukuran parameter listrik seperti arus hubung singkat (Isc) dan tegangan sirkuit terbuka (Voc) menjadi langkah krusial dalam menilai kualitas dan efisiensi modul surya. Kami ingin berbagi dengan Anda bagaimana pengukuran ini dilakukan dan apa maknanya bagi sistem tenaga surya Anda.

Apa Itu Isc dan Voc?

Isc (Short-Circuit Current) adalah arus maksimum yang dihasilkan oleh modul surya ketika terminal positif dan negatifnya dihubungkan langsung tanpa beban. Sementara itu, Voc (Open-Circuit Voltage) adalah tegangan maksimum yang dihasilkan ketika tidak ada arus yang mengalir, yaitu saat sirkuit terbuka. Kedua parameter ini mencerminkan kemampuan dasar modul dalam menghasilkan listrik di bawah kondisi standar.

Mengapa Pengukuran Isc dan Voc Penting?

Pengukuran Isc dan Voc memberikan gambaran awal tentang kesehatan dan performa modul surya. Nilai-nilai ini digunakan untuk:

• Menentukan daya maksimum (Pmax) yang dapat dihasilkan modul.
• Menghitung faktor pengisian (Fill Factor) yang menunjukkan efisiensi modul.
• Mendeteksi degradasi atau kerusakan pada modul melalui perubahan nilai Isc dan Voc dari waktu ke waktu.


Bagaimana Cara Mengukur Isc dan Voc?

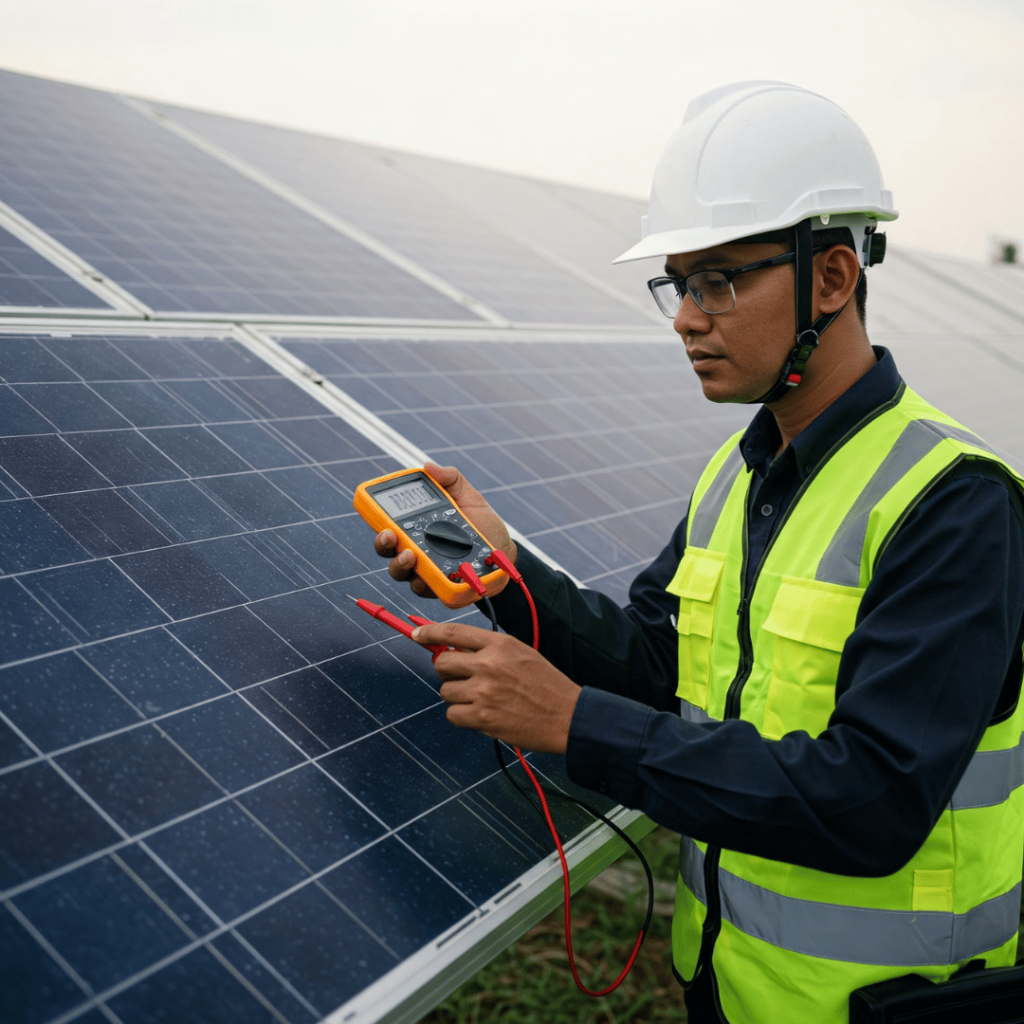

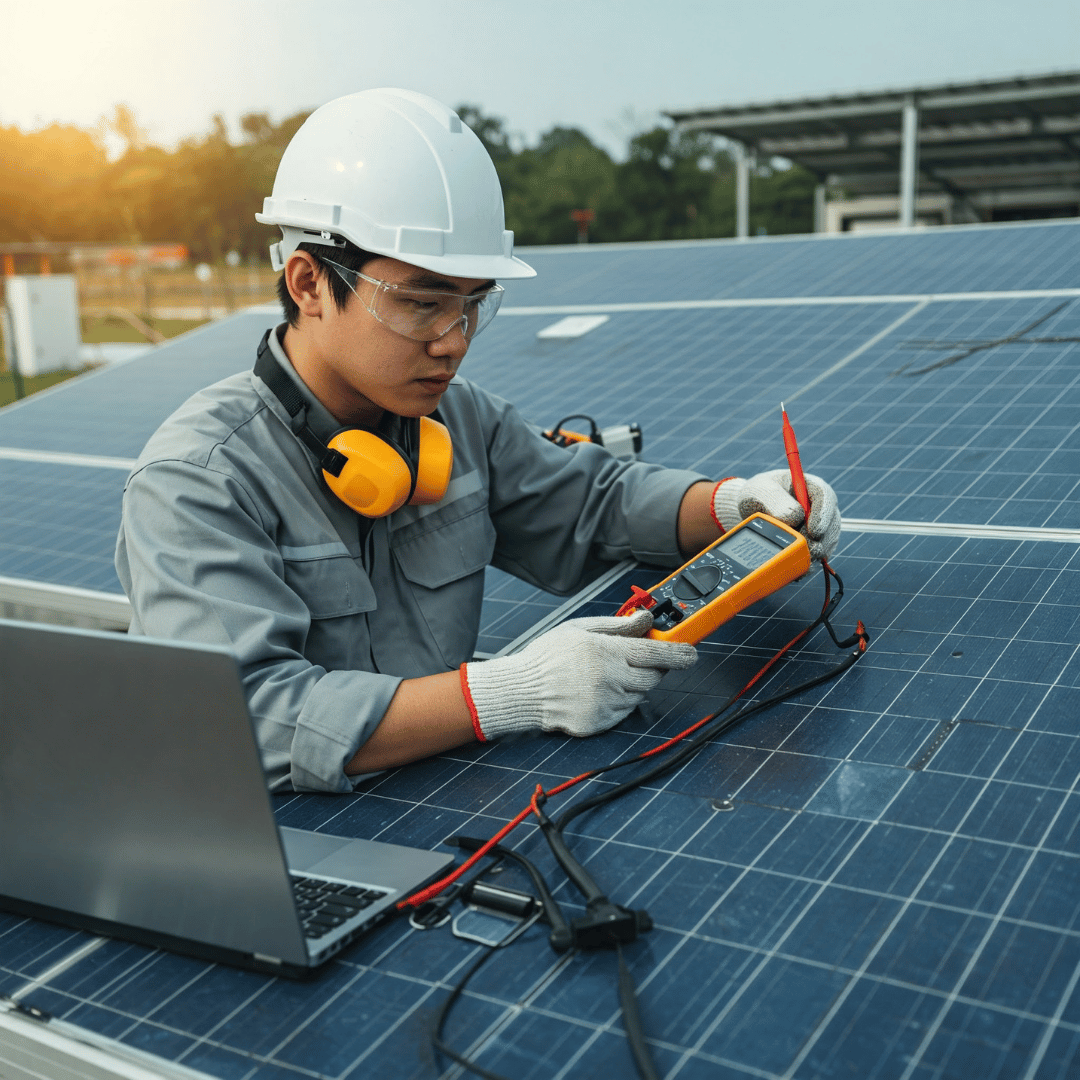

Untuk mengukur Isc dan Voc, Anda memerlukan PVcheck-Pro yang dapat mengukur arus dan tegangan DC. Berikut langkah-langkahnya:

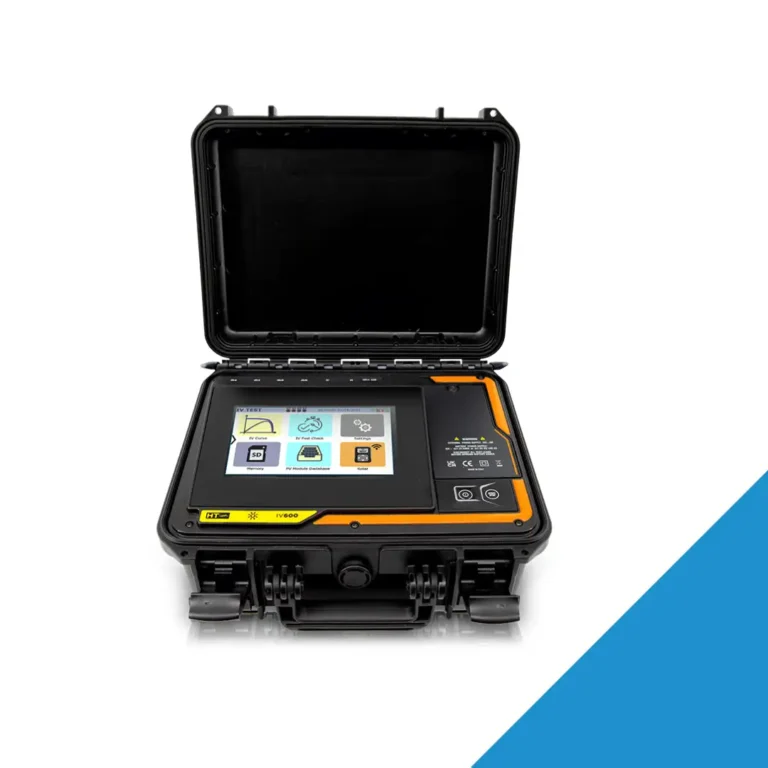

Alat untuk mengukur Mengukur Isc dan Voc : HT Italia I-V600 Advanced Multifunction I-V Curve Tracer up to 1500V and 40A

Mengukur Voc:

1. Pastikan panel surya terkena sinar matahari langsung.
2. Atur PVcheck-Pro pada mode pengukuran tegangan DC.
3. Hubungkan testlead MC4 positif PVcheck-Pro ke terminal positif panel surya, dan testlead negatif ke terminal negatif panel surya
4. Nilai Voc akan ditampilkan pada display PVcheck-Pro


Mengukur Isc:

1. Atur PVcheck-Pro pada mode pengukuran arus DC.
2. Hubungkan testlead MC4 positif PVcheck-Pro ke terminal positif panel surya, dan testlead negatif ke terminal negatif panel surya
3. Pastikan koneksi aman untuk menghindari percikan atau kerusakan.
4. Nilai Isc akan ditampilkan pada display PVcheck-Pro

Perlu diingat, pengukuran Isc dan Voc sebaiknya dilakukan saat kondisi cuaca cerah untuk mendapatkan hasil yang representatif.

Faktor yang Mempengaruhi Isc dan Voc

Beberapa faktor lingkungan dapat mempengaruhi hasil pengukuran Isc dan Voc:

• Intensitas Cahaya: Semakin tinggi intensitas cahaya matahari, semakin besar nilai Isc.
• Suhu: Peningkatan suhu dapat menurunkan nilai Voc.
• Kondisi Modul: Kotoran, bayangan, atau kerusakan fisik pada modul dapat mempengaruhi kedua parameter ini.


Memahami pengaruh faktor-faktor ini membantu Anda dalam menganalisis hasil pengukuran secara lebih akurat.

Menginterpretasikan Hasil Pengukuran

Setelah mendapatkan nilai Isc dan Voc, langkah selanjutnya adalah menginterpretasikan data tersebut:

• Perbandingan dengan Spesifikasi Pabrik: Bandingkan nilai yang diukur dengan data yang diberikan oleh produsen. Perbedaan signifikan dapat mengindikasikan masalah pada modul.
• Perhitungan Daya Maksimum (Pmax): Gunakan rumus Pmax = Voc × Isc × Fill Factor untuk menentukan daya maksimum yang dapat dihasilkan.
• Pemantauan Berkala: Lakukan pengukuran secara rutin untuk memantau degradasi performa modul dari waktu ke waktu.


Kesimpulan

Pengukuran Isc dan Voc adalah langkah fundamental dalam evaluasi kualitas modul surya. Dengan memahami dan memantau kedua parameter ini, Anda dapat memastikan sistem tenaga surya Anda beroperasi secara optimal dan efisien. Kami mendorong Anda untuk rutin melakukan pengukuran ini sebagai bagian dari perawatan sistem surya Anda.
