Rahasia Kurva I-V Panel Surya: Wajib Tahu!

Apa Itu Pengujian Kurva I-V dalam Tenaga Surya?

Dalam dunia energi surya, memastikan panel surya bekerja dengan optimal bukanlah tugas sepele. Salah satu cara untuk menilai kinerja panel adalah melalui pengujian kurva I-V. Tapi, apa sebenarnya kurva I-V itu, dan mengapa pengujiannya begitu penting?

Memahami Kurva I-V

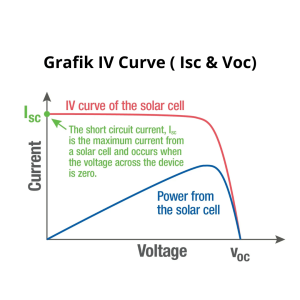

Kurva I-V (arus-tegangan) adalah representasi grafis yang menunjukkan hubungan antara arus listrik (I) dan tegangan (V) yang dihasilkan oleh panel surya. Dari kurva ini, kita dapat mengetahui beberapa parameter penting:

  • Isc (Short Circuit Current): Arus maksimum saat tegangan nol.
  • Voc (Open Circuit Voltage): Tegangan maksimum saat arus nol.
  • MPP (Maximum Power Point): Titik di mana panel menghasilkan daya maksimum.
  • FF (Fill Factor): Indikator efisiensi panel dalam mengubah cahaya menjadi listrik.

Mengapa Pengujian Kurva I-V Penting?

Alat Mengukur IV Curve : IV-600 HT Italia Up To 1500 Volt and 40A

Seiring waktu, kinerja panel surya dapat menurun akibat berbagai faktor seperti kotoran, shading, atau kerusakan internal. Pengujian kurva I-V membantu dalam:

  • Mengidentifikasi penurunan kinerja sebelum menjadi masalah besar.
  • Menentukan apakah panel bekerja sesuai spesifikasi pabrik.
  • Mendeteksi masalah seperti dioda bypass yang rusak atau sel yang retak.

Prosedur Pengujian Kurva I-V

Untuk melakukan pengujian, digunakan alat khusus yang disebut perunut kurva I-V. Langkah-langkah umumnya meliputi:

  1. Menghubungkan alat ke panel atau string panel.
  2. Melakukan pengukuran arus dan tegangan pada berbagai titik operasi.
  3. Membandingkan hasil dengan kurva standar dari pabrik, disesuaikan dengan kondisi aktual seperti suhu dan intensitas cahaya.

Analisis Deviasi Kurva

Deviasi atau penyimpangan dari kurva I-V standar dapat mengindikasikan masalah spesifik:f

  • Undakan pada Kurva: Menunjukkan adanya shading parsial atau sel yang rusak.
  • Penurunan Isc: Bisa disebabkan oleh kotoran atau degradasi sel.
  • Penurunan Voc: Mungkin akibat suhu tinggi atau koneksi yang buruk.
  • Perubahan Bentuk Kurva: Mengindikasikan masalah resistansi internal atau kerusakan dioda bypass.

Kesimpulan

Pengujian kurva I-V adalah alat diagnostik yang vital dalam pemeliharaan sistem tenaga surya. Dengan memahami dan memantau kurva ini, kita dapat memastikan bahwa panel surya bekerja dengan efisien dan mendeteksi masalah sejak dini, sebelum berdampak besar pada produksi energi.
